Prekrivena magnetska rešetka

Samostalne zakrivene magnetske rešetke proizvodimo prvenstveno po narudžbi, prema dimenzijama koje odredi kupac.

Područja primjene zakrivene magnetske rešetke

• Strojarska industrija
• Keramička industrija
• Prerađivačka industrija
• Sustavi hlađenja tekućina
• Papirna industrija

Primjena zakrivene magnetske rešetke u industrijskom pogonu

Separacija za zaštitu tehnologije u pogonu

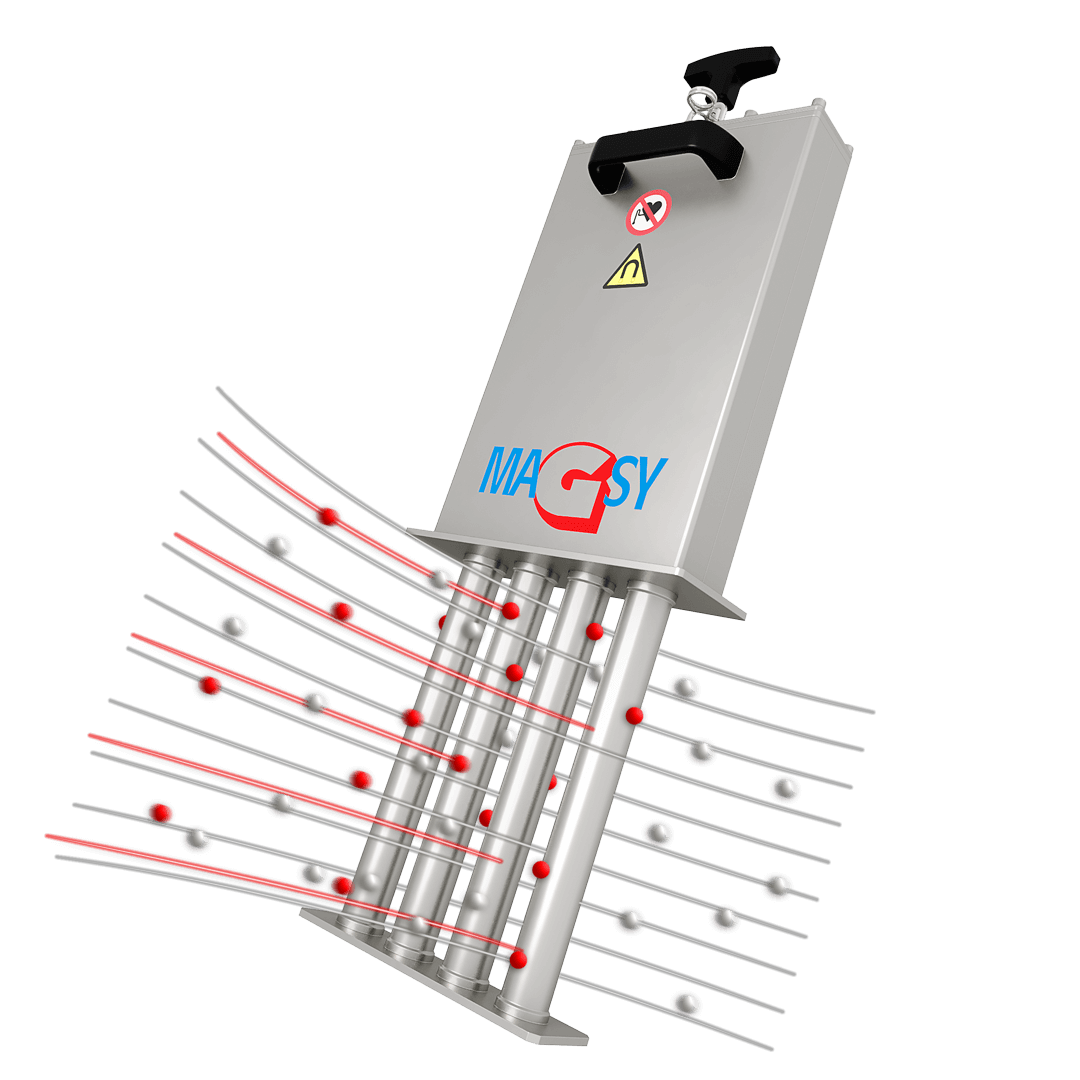

Ugradnjom zakrivene magnetske rešetke možete spriječiti oštećenje povezanih tehnoloških sustava, jer se na zakrivenoj magnetskoj rešetki zadržavaju magnetske metalne nečistoće koje bi mogle oštetiti te tehnologije. Primjerice, kanalići za hlađenje kod hlađenih alata mogu biti oštećeni ako metalna nečistoća dospije u taj kanal. Ponekad se radi o toliko sitnim metalnim nečistoćama koje se postupno talože u kanaliću dok ga potpuno ne začepe. Sita i filtracijske tkanine u nekim slučajevima mogu biti neučinkovite, jer se radi o metalnim nečistoćama veličine u mikronima koje separator pouzdano zadržava, ali kroz sita i filtracijske tkanine prolaze.

Separacija za čistoću proizvoda

Prisutnost metalnih nečistoća u rashladnim emulzijama može uzrokovati pogoršanje kvalitete obrade (urezi, ogrebotine). Ugradnjom zakrivenih rešetki dolazi do značajnog poboljšanja obrade, a kvaliteta površine konačnog obrađenog proizvoda u kratkom vremenu znatno se poboljšava.

U drugim proizvodnim granama, kao što je keramička industrija, prisutnost crnih točkica može dovesti do pogoršanja kvalitete završnog proizvoda. Te su nečistoće ponekad toliko sitne da ih nije moguće zadržati filtracijskim tkaninama te se pokažu tek na magnetskom separatoru. Prednost ove vrste zakrivene magnetske rešetke je prvenstveno u tome što je zbog svoje visoke otpornosti na vlagu možete postaviti u različite uljevne i dovodne žlijebove.

Ušteda operativnih troškova

Osim utjecaja na kvalitetu konačnog proizvoda, ugradnja zakrivene rešetke ima značajan utjecaj i na uštedu operativnih troškova, osobito u odnosu na brušenje obradnih alata. Nakon pogonskih testova provedenih u velikim multinacionalnim tvrtkama, gdje se za brušenje mjesečno troše veliki iznosi, ušteda je dokazano izračunata na razini više desetaka posto.

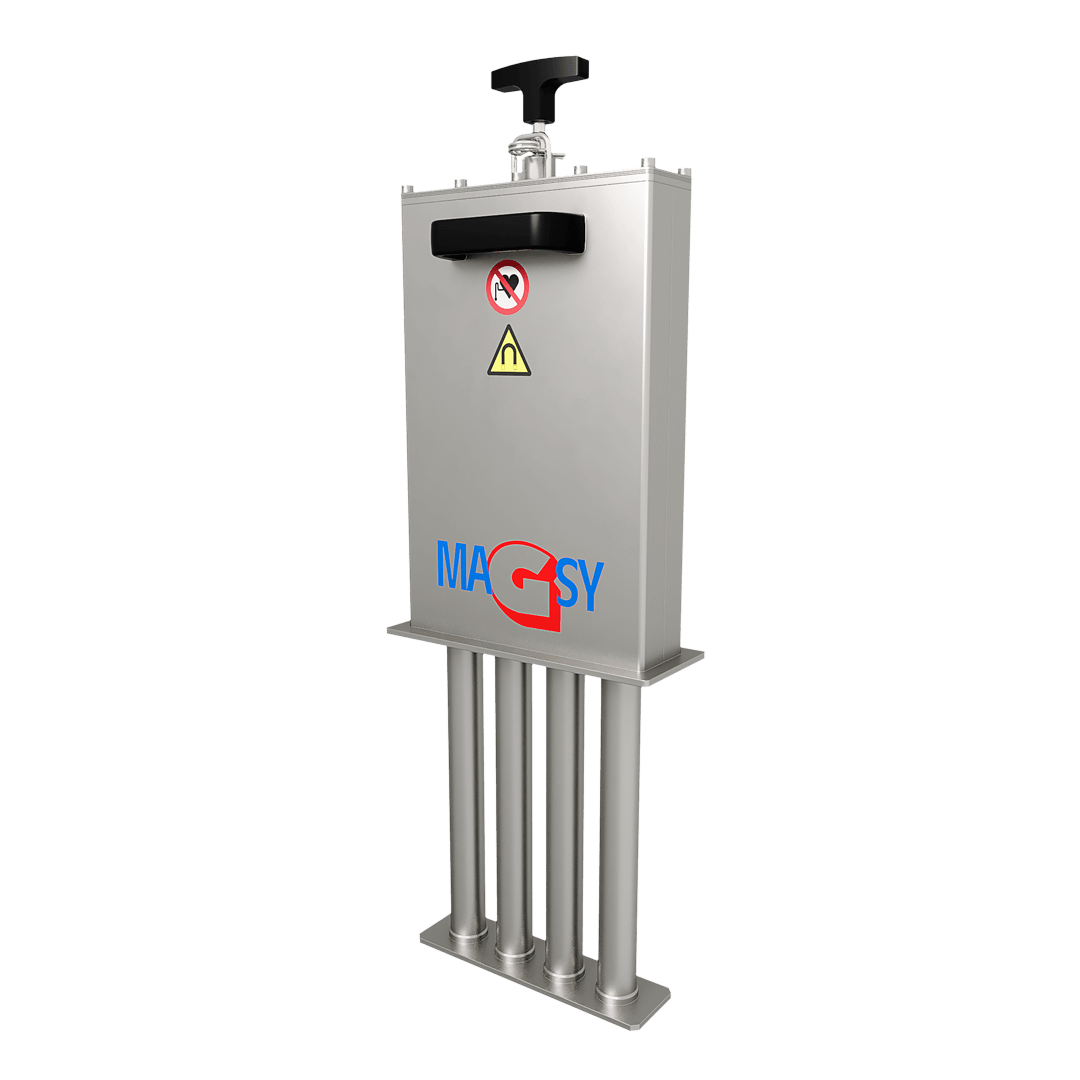

Tehničko rješenje zakrivene magnetske rešetke

Magnetske cijevi zakrivene rešetke najčešće su dizajnirane u „rešetkastoj” konfiguraciji i standardno su izrađene od nehrđajućeg čelika 1.4301 / AISI 304. U slučaju potrebe za primjenom u agresivnim materijalima, možemo isporučiti izvedbu od materijala 1.4404 / AISI 316L.

Zahvaljujući vrlo tankoj stijenci zaštitne cijevi, koja je strojno obrađena na debljinu do 0,6 mm, postižemo vrlo visoku magnetsku silu na njezinoj površini. Standardni promjer zaštitnih cijevi je do 31,0 mm. Nosivi elementi magnetskih cijevi standardno su izrađeni od ravnih materijala debljine 4 mm. Zaštitne nadogradnje standardno su debljine od 2 do 3 mm.

Danas isključivo koristimo vrlo snažne trajne neodimijske (NdFeB) magnete, koji zahvaljujući svojoj jedinstvenoj i među trajnim magnetima najvećoj snazi jamče pouzdano hvatanje i posebno zadržavanje (fiksiranje) metalnih nečistoća na zaštitnoj cijevi. Ranije korišteni feritni magneti za ovu vrstu separacije gotovo se više ne koriste.

Ovi trajni neodimijski magneti umetnuti su u zaštitnu cijev od nehrđajućeg čelika. Standardno danas nudimo 6 stupnjeva magnetske indukcije i magnetske sile, koji se razlikuju ovisno o vrsti okoline u kojoj je zakrivena rešetka postavljena. Neki stupanj ima veću silu zadržavanja, a neki veću vrijednost magnetskog polja.

Glavne prednosti zakrivenih magnetskih rešetki MRZ

• Maksimalna otpornost na vlagu
• Magneti su tijekom cijelog korištenja, uključujući čišćenje, zaštićeni te se sprječava njihovo oštećenje
• Visoka magnetska indukcija – do 6 stupnjeva magnetske i odtržne sile = vrlo visoka učinkovitost magnetske separacije u usporedbi s uobičajenim rešetkama s feritnim magnetima
• Vrlo udobno, brzo i SIGURNO čišćenje magnetskih cijevi

Osnovna tehnička specifikacija MRZ

Magnetska oprema

Vrlo snažni NdFeB magneti u zaštitnim cijevima.
Standardno: prstenasti magnet vanjskog Ø = 29 mm, cijev vanjskog Ø = 31–32 mm.

Toplinska otpornost magnetskog materijala

• standardno: do 80 ˚C
• opcijski: do 150 ˚C (odnosno i više)

Magnetska snaga

Odabir između 6 stupnjeva, I – VI, prema zadatku separacije i radnim uvjetima.

Sustav rešetki

Stacionarne zaštitne cijevi od nehrđajućeg čelika, izvlačive magnetske jezgre.

Materijal rešetki i zaštitnih cijevi

• standardno: nehrđajući čelik 1.4301 / AISI 304
• opcijski: nehrđajući čelik 1.4404 / AISI 316L

Svi materijali certificirani su u kvaliteti prema EU normama.

Površinska obrada

• okvir rešetke: strojno pjeskarenje keramičkom smjesom
• vanjska površina cijevi: strojno pjeskarenje ili opcijski poliranje

Strojarska obrada

Sva strojarska obrada izvodi se na strojevima vlastite proizvodne baze i uz vlastite strojarske tehnologije MAGSY CZ.

Zavarivanje dijelova

Izvedeno prema zahtjevima važećih tehnoloških normi za zavarivanje nehrđajućih materijala. Zahtjevnom završnom kontrolom zavara jamči se visoka izlazna kvaliteta.

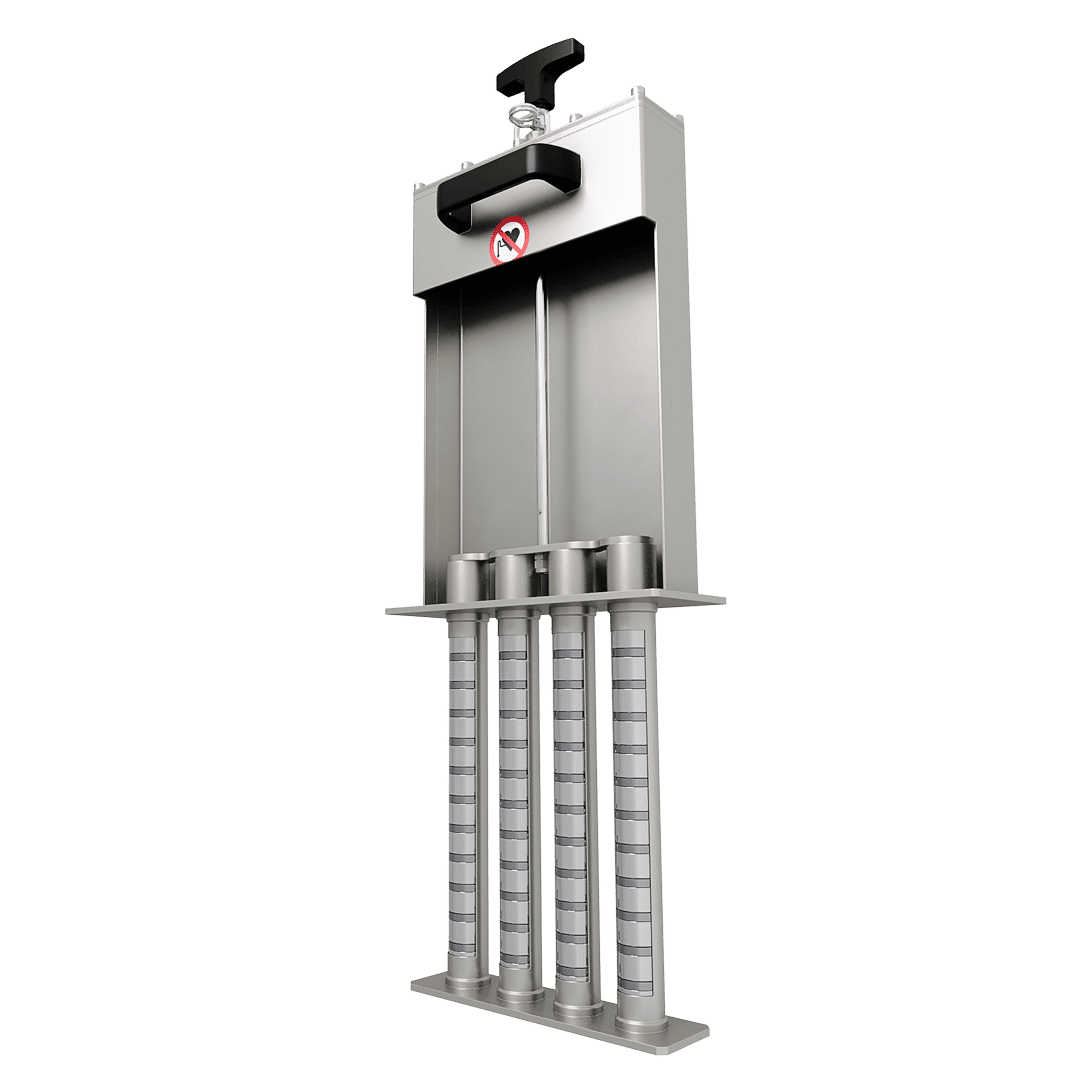

Sustav čišćenja

Magnetske jezgre trajno su osigurane i zaštićene od vlage, uključujući i tijekom čišćenja ovih zakrivenih magnetskih rešetki.

1. Nakon otpuštanja osiguravajuće kopče pomoću ručke izvucite magnetske jezgre u gornji dio zakrivenog magnetskog separatora.
2. Time dolazi do razmagnetiziranja donjeg dijela – zaštitnih cijevi od nehrđajućeg čelika – i metali otpadaju (zbog prirodnih svojstava metalnih nečistoća koje se hvataju ovim tipom magnetskih separatora – često u obliku ljepljivog mulja – najčešće je potrebno te nečistoće isprati vodom).
3. Vratite jezgre natrag u cijevi od nehrđajućeg čelika, čime dolazi do ponovne magnetizacije.
