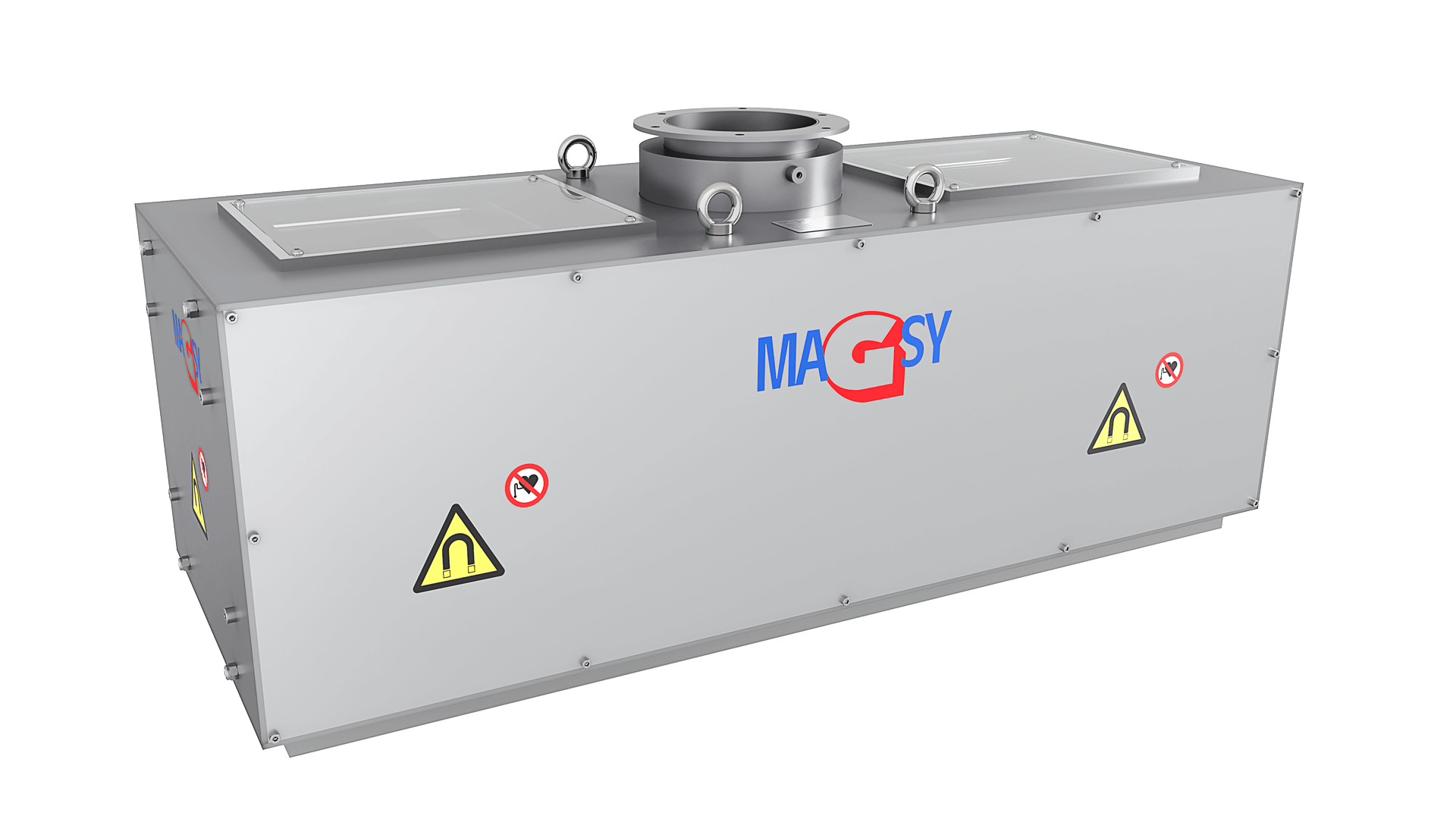

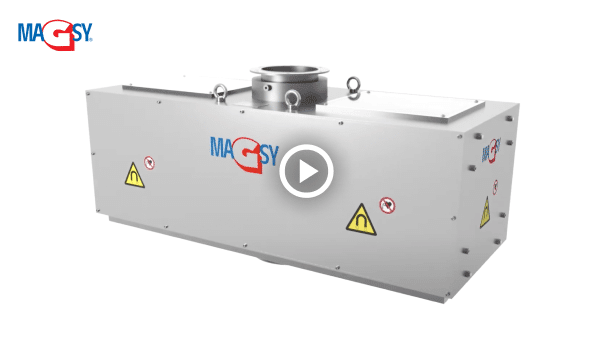

Pločasti magnetski separator

Pločasti magnetski separatori služe kako za zaštitu tehnoloških uređaja (izvedba s feritnom jezgrom), tako i za kontrolu i osiguranje završnog proizvoda (izvedba s neodimijskom jezgrom).

Visoka magnetska učinkovitost, uz vrhunsku izradu i sustav čišćenja, zadovoljava potrebe i najzahtjevnijih kupaca u različitim industrijskim granama, gdje se postavljaju visoki zahtjevi na zaštitu tehnoloških uređaja i čistoću završnog proizvoda.

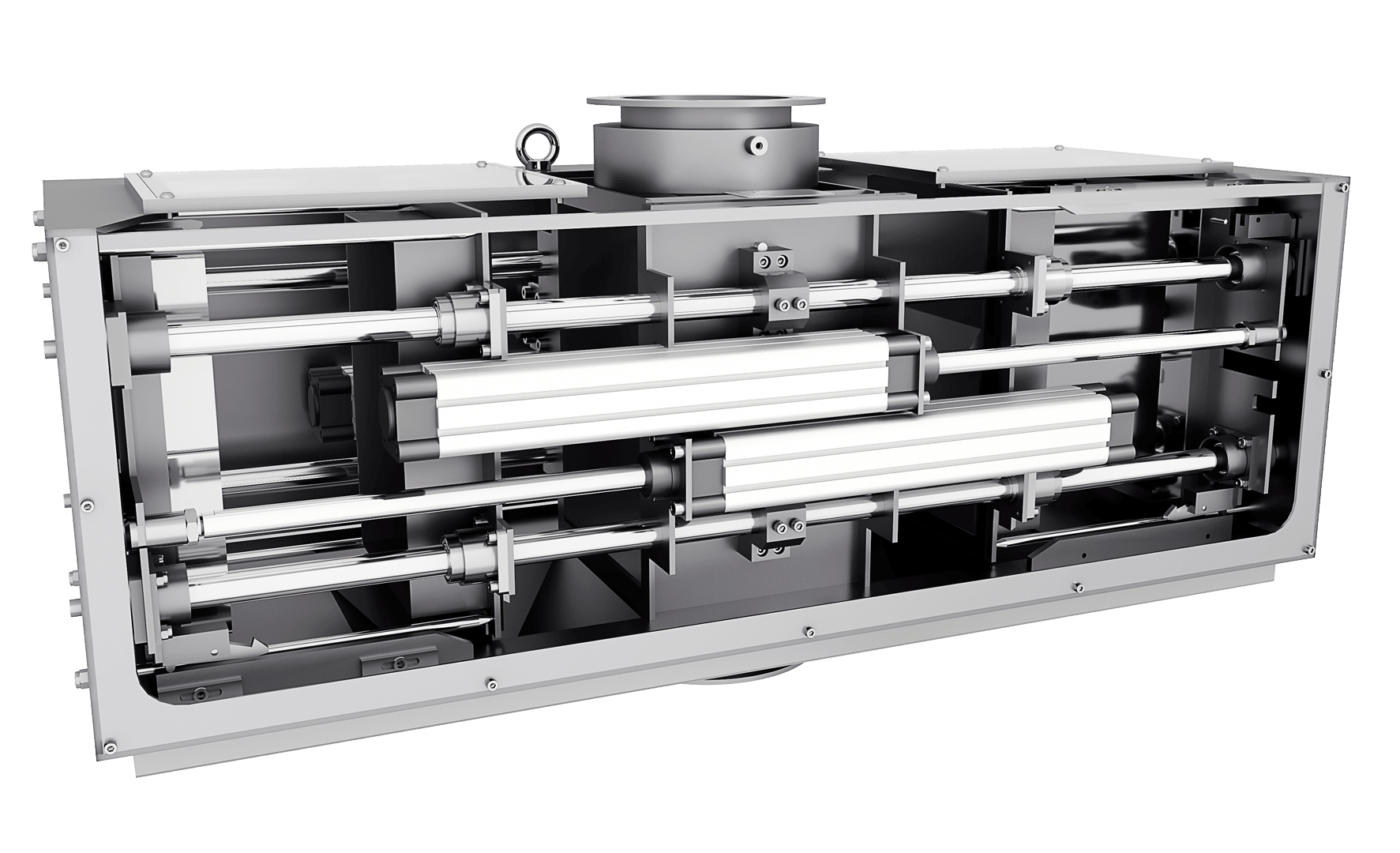

Magnetni separator upravlja se pneumatskim elementima FESTO. Upravljački sustav SIEMENS, koji je dio isporuke, primjenjiv je u većini industrijskih pogona. Separirani materijal usipa se kroz središnji dio, gdje podesiva razgrtna nadstrešnica ravnomjerno usmjerava tok materijala na magnetske ploče. Tijekom procesa automatskog čišćenja ploče se pomiču u bočne dijelove separatora, gdje dolazi do njihovog razmagnetiziranja, a uhvaćene nečistoće automatski otpadaju u bočne ispuste. Jedinstvenom konstrukcijom magnetskih jezgri serija MSP postiže izvrsna magnetska svojstva kroz presjek cijelog toka materijala.

Prednosti magnetskog separatora MSP FAC s automatskim sustavom čišćenja

• Automatizacija procesa čišćenja povećava produktivnost rada, ne zahtijeva rukovanje i time doprinosi eliminaciji mogućeg zanemarivanja intervala čišćenja uzrokovanog ljudskim faktorom. Značajna prednost je i visoka sigurnost rada.
• Primjena u pogonima s visokom prisutnošću feromagnetskih nečistoća.
• Podesiv interval čišćenja prema količini uhvaćenih nečistoća.
• Mogućnost povezivanja na centralni upravljački sustav (standardno bezpotencijalni kontakti, opcionalno PROFINET ili PROFIBUS).
• Duboko magnetsko polje, velika sila odvajanja i magnetska indukcija.
• Primjena i za materijale koji se slabo sipaju te za abrazivne sipke materijale – oblaganje poliuretanom otpornim na abraziju – sukladno zahtjevima prehrambene industrije.
• Za pozicije gdje je potrebna najviša kvaliteta separacije ili je povećana prisutnost vrlo finih feromagnetskih nečistoća razvijen je pločasti separator sa 7 magnetskih krugova.
• Udovoljava normama za primjenu u prehrambenoj industriji, npr. EN 1935/2004.
• Izrađen od nehrđajućeg čelika 1.4301, upravljački elementi renomiranih proizvođača FESTO, Siemens i Rittal.
• Pripremljen za cjevovodne sustave DN 150/200/250/300. Pomoću prijelaznih komada moguće je prilagoditi priključak.
• Otpornost, trajnost, montažna spremnost. Puštanje u rad i obuka osoblja opcionalno su dio isporuke.
• Servisna podrška izravno na lokaciji ili daljinskim upravljanjem putem GSM modula.
• Certifikat magnetskih svojstava – mjereno kalibriranim instrumentima i obučenim osobljem. Redovita godišnja kontrola i kontrolna mjerenja servisnog odjela MAGSY izravno kod Vas.

Područja primjene pločastih magnetskih separatora u pogonu

Separacija za zaštitu proizvodnih tehnologija

U slučaju primjene za zaštitu proizvodnih uređaja separator MSP FAC opremljen je feritnom magnetskom jezgrom s dubokim učinkovitim magnetskim poljem, koje može uhvatiti krupnije feromagnetske nečistoće i time zaštititi nadovezanu proizvodnu opremu. Time značajno doprinosi uštedi troškova održavanja i servisa.

Separacija za čistoću proizvoda

U slučaju primjene na poziciji koja osigurava sigurnost i završnu kvalitetu proizvoda, potpuno automatizirani separator MSP FAC opremljen je neodimijskom magnetskom jezgrom koja postiže vrhunske vrijednosti magnetske indukcije i sile odvajanja. Na pozicijama gdje je potrebna najviša kvaliteta separacije ili se očekuje veća prisutnost vrlo finih feromagnetskih nečistoća, razvijen je pločasti separator sa 7 magnetskih krugova.

Veličinski modeli

Proizvodna linija MSP FAC standardno se nudi u dimenzijama za cjevovodne sustave promjera 150/200/250/300. Za druge dimenzije, odnosno manje promjere, moguća je instalacija pomoću prijelaznih komada.

Zahtjevi za priključke

• Električno napajanje – 230/16 A
• Pneumatika – komprimirani zrak – 6 bar stalno

Informacije o sigurnosti i kvaliteti separatora

Pazimo na visoku kvalitetu magnetskih separatora.

Osnovna tehnička specifikacija

Magnetska oprema

Feritni magneti s konstrukcijom dubokog magnetskog polja ili vrlo snažni NdFeB magneti zaštićeni pločom od nehrđajućeg čelika 1.4301/1.4404.

Toplinska otpornost magnetskog materijala

Anizotropni ferit 200 °C / NdFeB standardno do 80 °C – opcionalno 120 °C, 150 °C.

Magnetska snaga

Ferit cca 2.100 G / 25 N na jezgri /// 1.800 G / 20 N na kontaktnoj površini
NdFeB cca 6.000 G / 80 N na jezgri /// 4.500 G / 60 N na kontaktnoj površini

Materijal separatora

• Standardno: nehrđajući čelik 1.4301 / AISI 304
• Opcionalno: nehrđajući čelik 1.4404 / AISI 316 L (za kiseli pH)

Otpornost na tlak

Nije namijenjen za tlačne cjevovode.

PLC – upravljanje

Siemens

Pneumatski upravljački elementi

FESTO

Razvodne kutije pneumatike i elektrike

Rittal

Površinska obrada

Vanjske površine i tijelo separatora: strojno pjeskarenje keramičkom smjesom.

Priključni elementi

• Standardno: 150×150 / 200×200 / 250×250 / 300×300
• Prema zahtjevu moguće je prilagoditi priključak konkretnoj poziciji pomoću prijelaznih međukomada
• Za vrlo prašnjave proizvode preporučuje se priključak na sustav otprašivanja – otvori za instalaciju su pripremljeni na separatoru – DN 50 – glatka cijev

Materijal brtvljenja

• Standardno: brtve koje udovoljavaju zahtjevima prehrambene industrije
• Opcionalno: prema zahtjevima

Opcionalna funkcionalna dodatna oprema

• Oblaganje poliuretanom otpornim na abraziju
• Elektro- i pneu-upravljački elementi za ATEX 22 okruženje
• Međukomadi za instalaciju na drugi promjer cjevovoda
• Puštanje u rad i obuka osoblja

Strojarska obrada

Sva strojarska obrada izvodi se na strojevima vlastite proizvodne baze i uz vlastite strojarske tehnologije MAGSY CZ.

Zavarivanje dijelova

Izvedeno prema zahtjevima važećih tehnoloških normi za zavarivanje nehrđajućih materijala. Zahtjevnom završnom kontrolom zavara jamči se visoka kvaliteta izrade.
