Magnetski separator za tekstilne filtre namijenjen je hvatanju metalnih magnetskih nečistoća iz tekućina ili sličnih tvari bliskih tekućem stanju koje prolaze kroz filtracijske sklopove.
Magsy za magnetske šipke za tekstilne filtre nudi nekoliko stupnjeva magnetske indukcije odnosno magnetske sile. Ovisno o vrsti materijala koji treba protjecati preko magnetskih šipki, potrebno je odabrati odgovarajuću magnetsku silu. Naši će vam je stručnjaci preporučiti nakon savjetovanja o vašem proizvodnom okruženju i tehnološkim mogućnostima.
Za neke je separacijske primjene potrebno odabrati dublji magnetski krug kako bi se metalne nečistoće djelomično privlačile i s veće udaljenosti, a zatim čvrsto zadržale. To se uglavnom odnosi na magnetsku separaciju i hvatanje većih feromagnetskih nečistoća.
Za druge primjene potrebno je, naprotiv, smanjiti dubinu magnetskog kruga na najmanju moguću mjeru kako bi sila privlačenja bila što veća te kako bi se i najsitnije feromagnetske nečistoće u obliku ljepljivog mulja nakon hvatanja pouzdano zadržale.
Sve to u kombinaciji s vrlo tankom stijenkom koja odvaja tekućinu od magneta. Uglavnom se upotrebljavaju debljine od 0,5 až 0,7 mm, ovisno o odabranoj magnetskoj sili i zahtjevima za kvalitetu magnetske separacije.

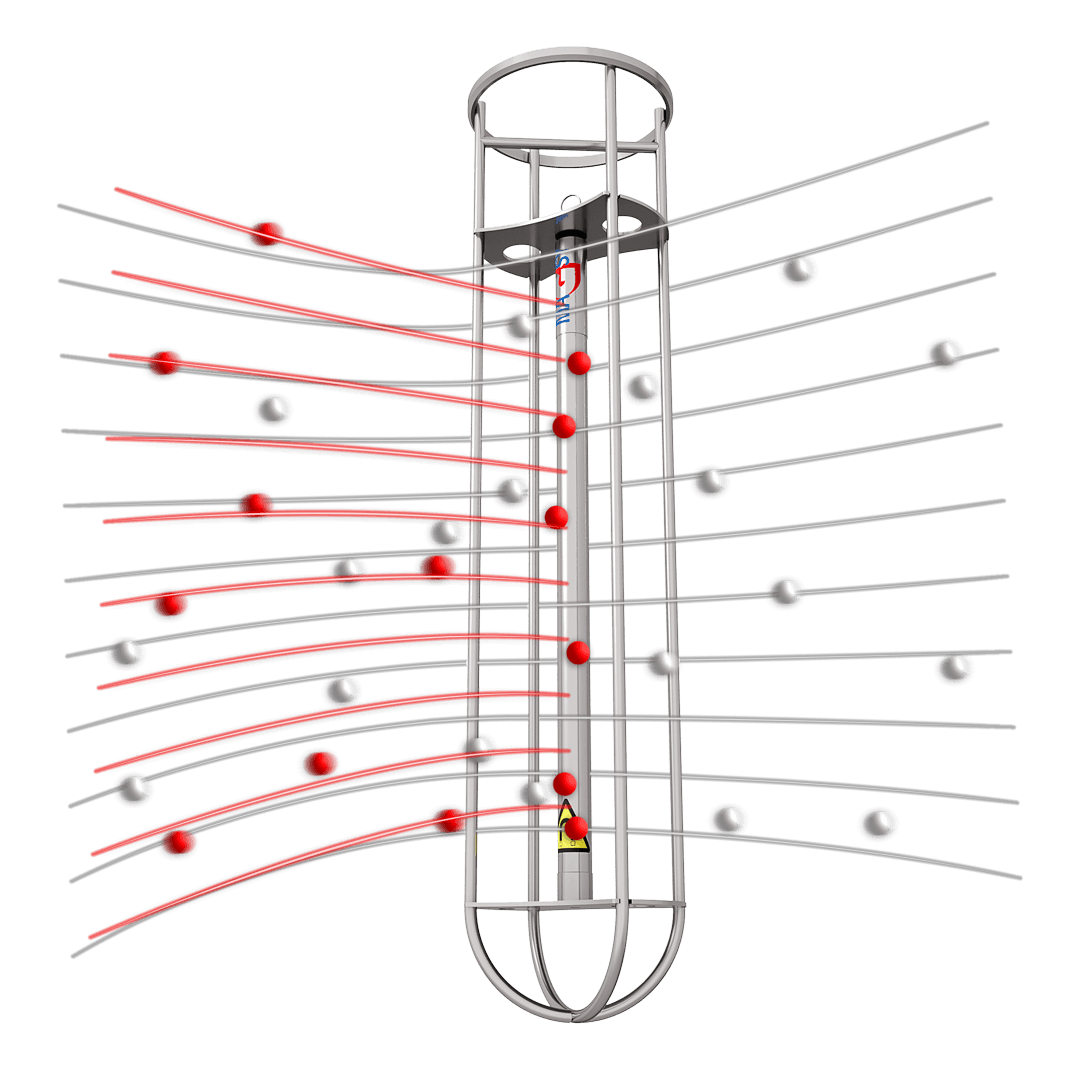

U svakom slučaju potrebno je osigurati što prisniji kontakt metalne nečistoće s magnetskom šipkom. U tekstilnim filtrima to je obično teško postići, pa se kontakt s magnetskim šipkama nadomješta duljim vremenom zadržavanja tekućine u svijećastom filtru, što između ostalog produljuje tehnološko vrijeme procesa.
Zato naša tvrtka nudi i pojačanje magnetske separacije ugradnjom dviju magnetskih šipki u posebno prilagođen držač. Time se ne mora produljivati vrijeme u filtracijskoj jedinici, a vjerojatnost hvatanja feromagnetskih nečistoća povećava se većim brojem magnetskih šipki u držaču.
Kao zanimljivost možete preuzeti grafikon koji prikazuje kako magnetska indukcija i sila odvajanja opadaju s udaljenošću od magnetske šipke. To potvrđuje da veći broj ugrađenih šipki povećava vjerojatnost hvatanja feromagnetskih nečistoća.

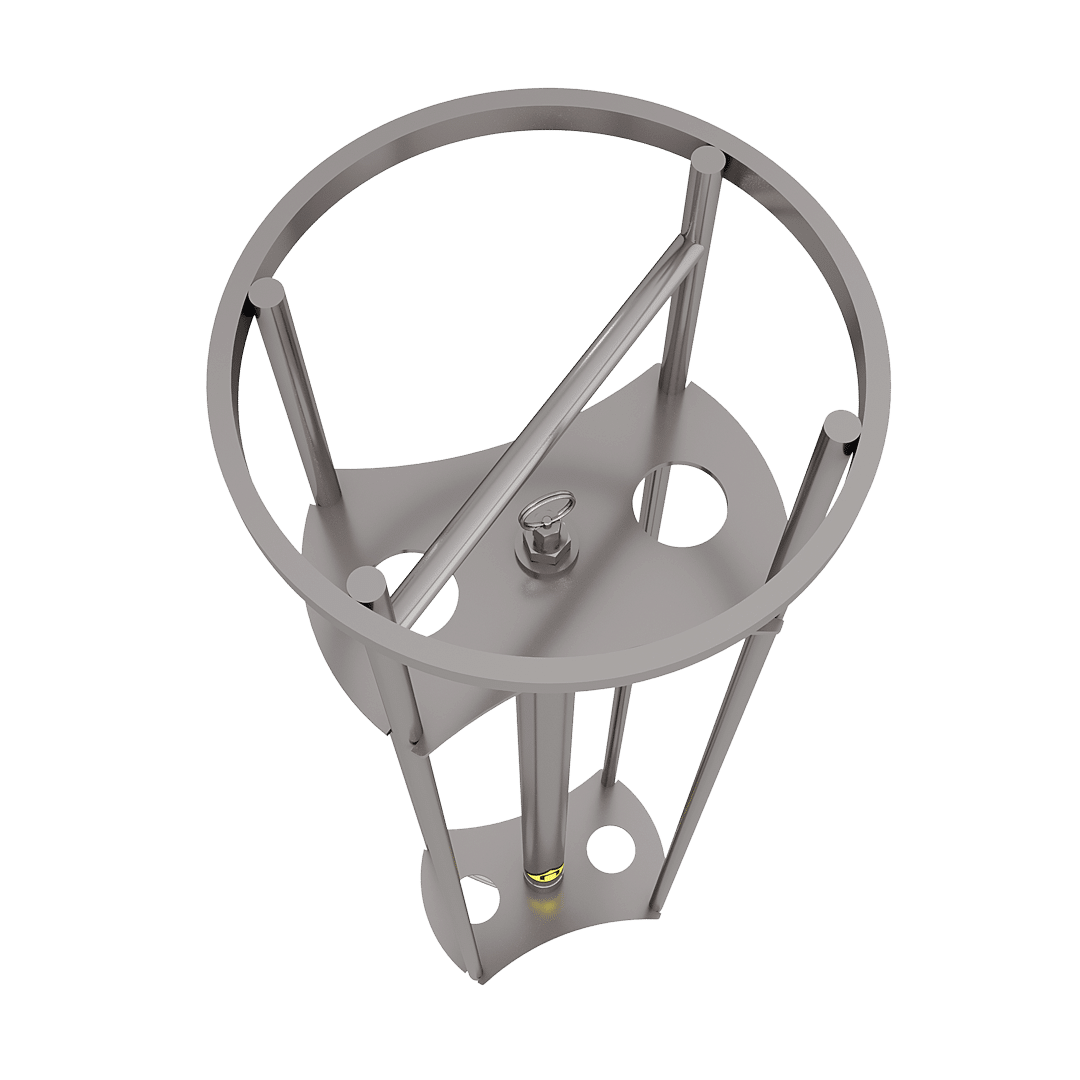

Magnetske šipke ugrađuju se u posebno razvijene držače projektirane za većinu dimenzija tekstilnih filtara, koji mogu primiti jednu ili dvije magnetske šipke. Držač se jednostavno i ergonomski uklapa u utor svijećastog filtra, a i nakon njegove ugradnje zajamčena je maksimalna nepropusnost cijelog sustava.
Broj šipki koje je potrebno ugraditi ovisi o proizvodnoj tehnologiji i zahtjevima kupca za konačnu magnetsku separaciju.
Magnet za tekstilne filtre s jednom šipkom (MTF – 1) sastoji se od jedne magnetske šipke i nosača od nehrđajućeg čelika za jednu šipku.
Magnet za tekstilne filtre s dvjema šipkama (MTF – 2) sastoji se od dviju magnetskih šipki i nosača od nehrđajućeg čelika za dvije šipke.
U gornjem dijelu izvedeno je udubljenje za sigurno učvršćivanje magnetske šipke pri ugradnji u pomoćni držač.
Posebno projektirani otvoreni magnetski krug s kraćim ili duljim lukom između polnih nastavaka osigurava maksimalnu magnetsku odnosno odvojnu silu prema vašim potrebama.
Standardna izvedba izrađena je od nehrđajućeg čelika 1.4301 / AISI 304. Za primjene u okruženju s agresivnim pH na zahtjev možemo isporučiti izvedbu od materijala 1.4404 / AISI 316. Svi materijali certificirani su u skladu s normama kvalitete EU.
Temperaturna otpornost magnetskih šipki standardno iznosi do 80 °C. Na zahtjev možemo pripremiti magnetsku šipku za uporabu i pri višim temperaturama, do 200 °C. Pri višim temperaturama potrebno je računati sa smanjenjem standardnih magnetskih vrijednosti za približno 10–20 %, ovisno o odabranoj toplinskoj otpornosti.
Površina držača obrađena je pjeskarenjem keramičkim kuglicama, čime se postiže ujednačena matirana površina. Cjelokupno rješenje robusno je, čvrsto i podnosi zahtjevnije rukovanje.
U gornjem dijelu držača magnetskih šipki nalazi se teleskopski klip koji osigurava čvrsto učvršćenje magnetske šipke u držaču i njezino vrlo jednostavno vađenje tijekom čišćenja.
Vrlo važan element držača magnetskih šipki jest perforirana, olakšana pregrada od nehrđajućeg čelika koja iz sigurnosnih razloga osigurava potpuno odvajanje magnetskih šipki tijekom čišćenja. To vrijedi za izvedbu s ugrađenim dvjema šipkama.
Nakon vađenja magnetske šipke iz držača jednostavno je obrišite u smjeru njezine osi. Ako odaberete držač s dvjema magnetskim šipkama, vadite ih jednu po jednu.
Budući da magnetski krug na objema stranama magnetske šipke završava dovoljno prije njezina kraja, metalne nečistoće vrlo lako otpadaju.
Vrlo je važno ovaj postupak izvoditi uz uporabu zaštitne radne opreme kako ne bi došlo do ozljede ruku oštrim metalnim nečistoćama koje mogu biti uhvaćene na šipkama.
Magnetski separator za tekstilne filtre prikladan je za pogone u kojima je potrebno hvatati metalne magnetske nečistoće iz tekućina ili sličnih tvari koje prolaze kroz filtracijski sklop.
Pri odabiru je važno uzeti u obzir vrstu materijala, potrebnu magnetsku silu, broj magnetskih šipki, dimenzije tekstilnog filtra, radnu temperaturu, materijalnu izvedbu i zahtjeve za sigurno čišćenje.
Prilagodit ćemo dimenzije separatora vašoj tehnologiji, preporučiti odgovarajući promjer i duljinu separatora te pomoći pri odabiru najprikladnijih magneta.
